LED屏幕的分辨率应该这么计算,你知道吗?

LED屏幕的分辨率应该这么计算,你知道吗?

在工作过程中,往往有同事会问到“这次活动LED大屏幕的分辨率是多少?”“这个是怎么算出来的啊?”“有没有计算方法啊?”

一般授人以鱼并授人以渔后,下次他还会接着问一遍。那么这次我们来深度的剖析一下方式方法,希望同学们在理解原理的基础上,掌握计算分辨率的方式,更加高效,专业的应对工作内容。

一.  什么是分辨率?

要计算分辨率,我们需要首先了解几个概念。像素,图像分辨率和屏幕分辨率。

像素是指由图像的小方格组成的,这些小方块都有一个明确的位置和被分配的色彩数值,小方格颜色和位置就决定该图像所呈现出来的样子。

可以将像素视为整个图像中不可分割的单位或者是元素。不可分割的意思是它不能够再切割成更小单位抑或是元素,它是以一个单一颜色的小格存在。每一个点阵图像包含了一定量的像素,这些像素决定图像在屏幕上所呈现的大小,简单来说,像素是构成数码影像的基本单元。类似于化学概念中的“原子”,化学变化中的最小微粒。像素就是图像中的“最小颗粒”。

2008北京奥运会开幕式上有一个千人击缶的表演,每一个缶就相当于一个像素点,这些像素点组成了“60”的图案。

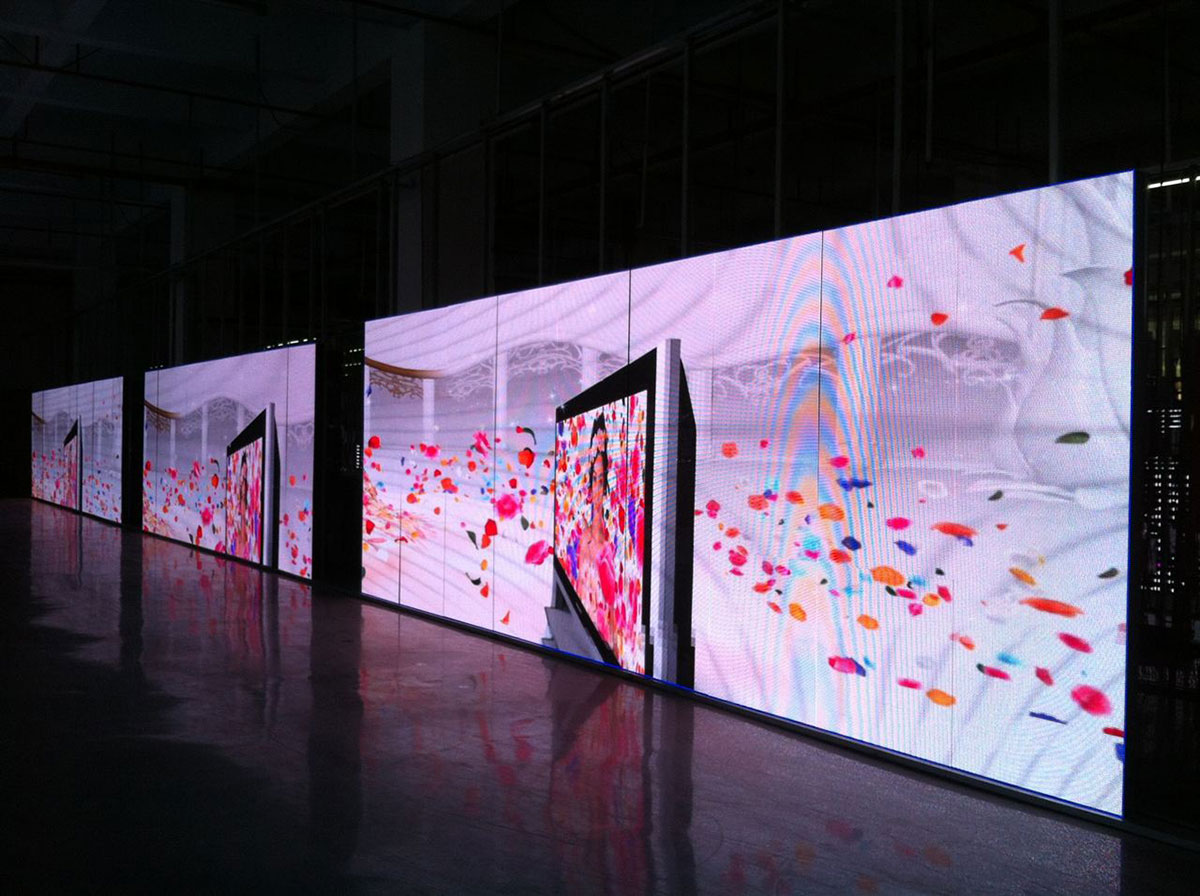

LED屏幕

图像分辨率PPI(pixels per inch):图像分辨率是指每英寸图像内的像素点数。图像分辨率是有单位的,叫像素每英寸。分辨率越高,像素的点密度越高,图像越逼真(这就是为什么做大幅的喷绘时,要求图片分辨率要高,就是为了保证每英寸的画面上拥有更多的像素点)。

可以理解为:图像分辨率是一个除法运算。

图像分辨率=图片像素点总数/图像所占面积

屏幕分辨率:屏幕分辨率是屏幕每行的像素点数*每列的像素点数,每个屏幕有自己的分辨率。屏幕分辨率越高,所呈现的色彩越多,清晰度越高。

屏幕分辨率是个乘法运算。

屏幕分辨率=屏幕横向的像素点数量*屏幕纵向的像素点数量

通过除法和乘法运算的比喻,方便大家更加容易理解两者的区别。

屏幕分辨率又根据显示设备的不同,大致分为手机,电视和LED屏幕等等。今天我们着重要讲的是在线下活动中经常运用的LED大屏幕的分辨率的计算方式。

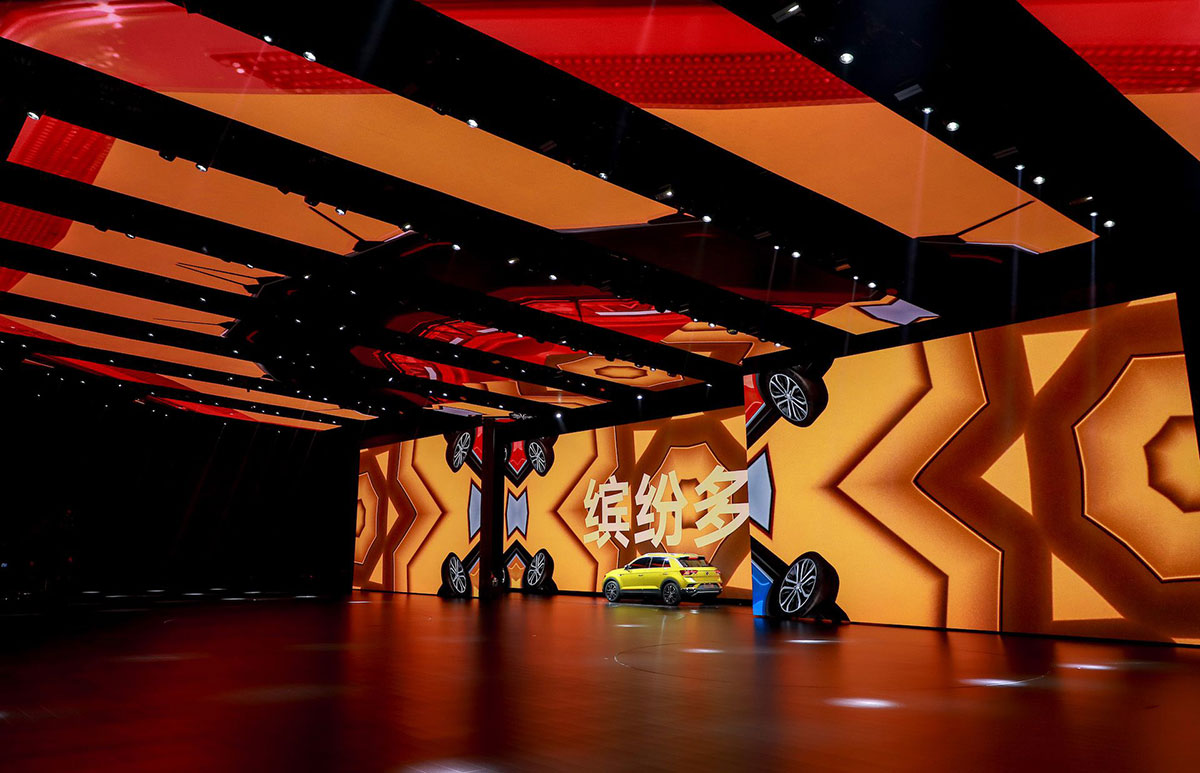

LED屏幕

二. 为什么每次都要重新计算LED大屏幕的分辨率?

由于每次使用的LED大屏幕的类型,品牌,型号,规格不同,所以根据不同的情况,往往屏幕分辨率的方式和结果也有不同。

计算得出的分辨率提供给视频制作和PPT的技术部门,他们再依据数据完成他们的工作内容。

三. 怎样计算屏幕分辨率?

那么怎样计算屏幕分辨率呢?我们先从LED模块说起。

市场常见的室内全彩LED显示屏规格有:P2、 P3、 P4、 P5、 P6、P10等,现在活动中常用的LED为P3规格,所谓的P3就是指屏幕上的两个像素点的间距为3mm,实际上这是一个省略了小数点后面数值的缩略值,准确数值应该为3.91mm(还有3.47mm和3.5mm两种不常用的规格,以下所述的P3都特指P3.91)。

我们知道LED大屏幕是由若干单体屏幕模块组成的,每个单体屏幕模块一般尺寸为500mm*500mm,从而我们可以得出横向和纵向上LED像素点的数量为 500mm/3.91mm=127.87个,实际出厂时为128个像素点。也就是说在500mm*500mm的面积里,总共有128*128=16384个像素点。

说完单体LED模块的数据后,我们假设大屏幕的尺寸为6米长,3米高,也就是说横向有12块单体LED模块组成,纵向有6块单体LED模块组成。

LED屏幕

那么,横向像素点数量为:128点/块*12块=1536点,纵向像素点数量为:128 点/块*6块=768点,从而我们得出6m*3m的P3规格的大屏幕的屏幕分辨率为1536*768,或者,为方便记忆,我们可以记住P3规格的大屏幕,每延米有256个像素点,然后乘以延米数就可以直接得出一个维度的数值,横向和纵向的数值相乘就是屏幕的分辨率。有的同学的计算方法为6000mm/3.91mm=1534.5点,3000mm/3.91mm=767.2点,从而忽略小数点后面的值后,得出的分辨率为1534*767。理论上他的计算方法并没有错,但是前面我们提到在单体LED模块上,出厂时厂家设定的像素点是128个,而非500mm/3.91mm=127.8个,所以也就造成了细微的误差。

LED屏幕

四. 和设备方确认,以免使用非常规规格屏幕带来误差

我们了解了屏幕分辨率的计算方式后,能够很快的自己得出数值,并能够及时的向团队和客户反馈,从而极大的提高了工作效率。但是,需要提醒的是,最终我们还是需要和LED屏幕设备提供方核实确认,以防出现不必要的麻烦。比如拿P2屏幕来说,准确数值就有P2.38,P2.6, P2.97等不同的P2规格,而不同的设备方可能库存的规格不同,不能一概而论。

本文作者:舞美不好做,其版权均为会展活动策划所有。未经作者许可,禁止转载。
